Спецификация материалов для электромонтажа

2.3. Что сделать до первого реза

1. Замеры. Точное число ступеней, шаг, толщина ступени, свес (вылет) за стену, толщина стены, материал стены.
2. Схема проводки на плане. Лист бумаги или файл: где щит, где БП, где контроллер, где датчики, где каждая ступень. Подписать номера ступеней.
3. Расчёт мощности и сечения (см. раздел 3).
4. Фотофиксация стен до штробления — пригодится при сверлении в будущем.
5. Согласование с дизайнером: где именно будет свет — под свесом, в торце ступени или в стене под ступенью. От этого зависит и профиль, и точка вывода.

3. Электрика: расчёт и подбор комплектующих

3.1. Схема питания — важное уточнение к типовым гайдам

Частая ошибка в описаниях: «магистраль 220 В идёт к каждой ступени». Так делать не нужно и вредно — вы получаете десяток скрытых соединений 220 В внутри стены.

Правильная топология: 220 В присутствует только в одной точке — на входе БП. Дальше по лестнице идёт безопасные 24 В. Это:

• меньше скрытых соединений под напряжением;
• сечение и падение напряжения считаются проще;
• при выходе из строя меняется только БП.

Важно: Датчики подключаются к контроллеру, а не к БП.

3.2. Расчёт мощности

Для корректного подбора оборудования используйте следующие параметры:

1. Мощность ленты на ступень: [вставьте значение]
2. Суммарная мощность: [вставьте значение]
3. Мощность БП: [вставьте значение]

Примечание: Запас нужен не «на всякий случай»: БП на пределе мощности греется, шумит и умирает за 1–2 года.

Пример расчета: Параметры: 14 ступеней, лента 2835 120 LED/м, 9,6 Вт/м, по 0,9 м на ступень.

• P_ступени = 9,6 × 0,9 = 8,64 Вт
• P_сумма = 8,64 × 14 ≈ 121 Вт
• P_БП = 121 × 1,3 ≈ 157 Вт $\rightarrow$ выбираем БП 24 В / 160–200 Вт

Расчет тока (I = P / U):

• При 121 Вт и 24 В $\rightarrow$ ≈ 5 А
• При 121 Вт и 12 В $\rightarrow$ ≈ 10 А (именно поэтому 24 В гораздо удобнее в монтаже)

3.3. Сечение кабеля и падение напряжения

Формула для двухпроводной линии (ток туда и обратно):

Техническая спецификация: Система освещения лестниц

1. Расчет падения напряжения

Формула расчета: $\Delta U = \frac{2 \cdot L \cdot I \cdot \rho}{S}$ Где: $L$ — длина линии в одну сторону (м), $I$ — ток (А), $\rho = 0,0175$ Ом•мм²/м (медь), $S$ — сечение (мм²).

Допуск: до 3 % для подсветки, абсолютный максимум — 5 %. Превышение допуска ведет к потускнению ленты на дальних ступенях и разнице в яркости.

Практические правила:

• Выбор напряжения: Рекомендуется низковольтная часть — 24 В, а не 12 В. Это вдвое снижает ток и вчетверо — потери.
• Сечение шины: До последней ступени — 2,5 мм² (до 10 м) или 4 мм² (свыше 10 м).
• Отводы: К отдельным ступеням должны идти короткие отводы (0,5–1,5 м), достаточно сечения 0,75–1,5 мм².
• Схема подключения: Запрещено соединять ленты последовательно «ступень за ступенью». Каждая ступень — это параллельный отвод от шины.
• Предел длины: Внутри одной ленты 12 В питается максимум 5 м, 24 В — 10 м от одной точки. При большей длине требуется питание с двух концов.

3.4. Кабель: регламент использования

3.5. Защита системы

• Автоматический выключатель: 10 А (для линии до 2 кВт) — установка на DIN-рейку в щите.
• УЗО 30 мА: Обязательно для помещений с повышенной опасностью (влажные зоны, токопроводящие полы). Рекомендуется для всей линии освещения лестницы.
• Заземление (PE): Корпус БП, металлические части профиля (при наличии металлического косоура). Важно: PE-проводник магистрали не коммутировать через клеммы контроллера.
• Логика управления: Не коммутируйте 220 В датчиками движения напрямую. Датчик управляет контроллером, контроллер — лентой.

3.6. Комплектующие: критерии выбора

Светодиодная лента

• Напряжение: 24 В (предпочтительно).
• Плотность диодов: 120 LED/м (для отсутствия «точек»). 60 LED/м допустимо только при удалении от глаз.
• Цветопередача: CRI $\ge$ 90 (чтобы избежать искажения цвета дерева).
• Цветовая температура: 2700–3000 К (теплое дерево), 4000 К (минимализм).
• Степень защиты: IP20 (сухие помещения в профиле), IP65 (зоны с риском конденсата).
• Резка: Только строго по меткам (кратность 3 диодам).

Алюминиевый профиль

• Материал: Строго алюминий (пластик не обеспечивает теплоотвод, что ведет к деградации ленты).
• Тип монтажа: Врезной (в паз), угловой (в торец), накладной (под ступень).
• Рассеиватель: Матовый (опаловый) для равномерного свечения без видимых точек.
• Габариты: Должны соответствовать мощности ленты (высокая мощность требует большего объема теплоотвода).

Блок питания

• Тип: Импульсный стабилизированный, выход 24 В DC.
• Мощность: Расчетная мощность ленты $\times$ коэффициент

• Защита: от КЗ, перегрузки, перегрева. Желательно с активным охлаждением при мощности выше 150 Вт или в вентилируемом корпусе.
• Место: доступное, вентилируемое, не в сгораемой конструкции.
• Контроллер автоматики
• Входы для 2 датчиков (низ / верх марша).
•  Плавный диммер (мягкий розжиг, не щелчок).
• Функция «очереди»: ступени включаются последовательно с задержкой 30–100 мс.
•  Задержка отключения: регулируемая, 15–120 с.
• Частота ШИМ ≥ 1 кГц — иначе на видео и в глазах будет мерцание.
• Число каналов: по одному на ступень (или группировка по 2–3 ступени, если контроллер маломощный).

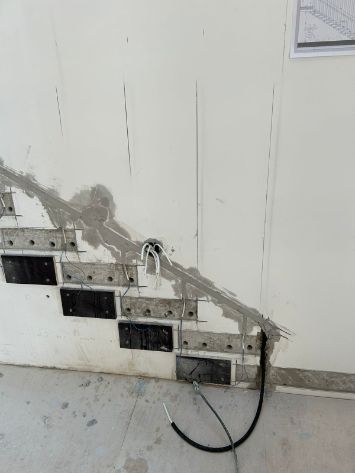

Инструкция по выполнению работ: Разметка и штробление

4. Шаг 1. Разметка и штробление

Действие

1.1. Разметка маршрута Лазерным уровнем отбейте горизонтальную и вертикальную базу. Маршрут кабеля — только вертикальные и горизонтальные отрезки, повороты строго под 90°.

Важно: Диагоналей быть не должно. Это требование норм, так как диагональ невозможно предсказать при будущем сверлении.

1.2. Проверка стены Детектором пройдитесь по всему маршруту. Проверьте наличие:

• Арматуры;
• Существующей скрытой проводки;
• Труб отопления и водоснабжения. Внимание: Категорически запрещено штробление рядом с газовой трубой.

1.3. Разметка точек вывода Отметьте на стене положение каждой ступени по проекту: низ и верх ступени, точку заделки.

• Точка вывода: на 30–50 мм ниже верхней плоскости ступени, по центру заделки, чтобы её гарантированно закрыла сама ступень.

1.4. Штробление Штроборезом прорезаются две параллельные линии на нужную ширину, затем перфоратором выбирается середина.

• Ширина борозды:
  • под один кабель с гофрой — 20–25 мм;
  • под два кабеля — 30–35 мм.
• Глубина: под гофру Ø16–20 мм — 25–30 мм (чтобы труба утопилась и штукатурка закрыла её слоем не менее 10 мм).
• Для горизонтальной линии под ступенями: если стена несущая — штробление запрещено. Ведите маршрут по полу/потолку или вертикальными спусками от потолочной разводки.

1.5. Отверстия под выводы Коронкой Ø20–25 мм сверлится отверстие от штробы в точку вывода.

• Рекомендация: Сверлить под небольшим уклоном наружу (в сторону будущей ступени), чтобы вода и раствор не затекали внутрь.

1.6. Подрозетники Если в стене планируется распаячная коробка — она ставится до заделки, с учётом того, что её надо будет открывать. Не прячьте коробку за ступенью.

Технические нюансы

• Пылеудаление: Это обязательное условие. Используйте респиратор + пылесос на штроборезе. Пыль от штробления бетона содержит свободный кремнезём, что наносит серьезный вред легким.
• Плитка: Не штробите под плитку и рядом с ней — это может привести к расколу.
• Перекрытия: Не штробите поперёк бетонного перекрытия (потолок/пол) — только по стене, иначе вы повредите рабочую арматуру.
• Кирпичная кладка: Штроба должна идти по шву или по середине кирпича, но не по краю, чтобы избежать выпадания отдельных кирпичей.
• Альтернативные варианты (если штробление невозможно):
  1. Прокладка в стяжке (до заливки);
  2. Прокладка за подвесным потолком;
  3. Прокладка в плинтусе с кабельным каналом;
  4. Использование декоративного короба под ступенями.

Контроль качества

• [ ] Маршрут не пересекает арматуру и существующие коммуникации.
• [ ] Все повороты выполнены под 90°, диагонали отсутствуют.
• [ ] Глубина штробы соответствует норме (гофра утопает полностью).
• [ ] Точки вывода совпадают с проектом и закрываются ступенью.
• [ ] Отверстия имеют уклон в сторону ступени.

5. Шаг 2. Прокладка магистрального кабеля

Действие

2.1. Подготовка штробы Продуть и пропылесосить борозду. Загрунтовать — иначе штукатурка не сцепится, а кабель будет «плавать».

2.2. Укладка трубы В штробу укладывается гофра ПВХ Ø16–20 мм (для 220 В в сгораемых конструкциях — металлорукав). Труба крепится к основанию клипсами или быстрым раствором каждые 300–400 мм, с запасом на тепловое расширение.

2.3. Затяжка кабеля Кабель протягивается в трубу до её окончательной фиксации и заделки. Заранее оставьте кондуктор (стальную проволоку) на всю длину.

2.4. Требования к трассе

• Целостность: Один кабель — один непрерывный отрезок от БП до последней точки. Никаких скрытых соединений в штробе.
• Разделение линий: Параллельно с силовым кабелем (220 В) низковольтные линии вести на расстоянии не менее 50 мм, пересекать — только под 90°.
• Дистанция от коммуникаций: От труб отопления и ГВС — не менее 100 мм, от газовой трубы — по нормам, обычно от 400 мм.
• Запреты: Не прокладывать через деформационные швы и температурные разрывы.
• Пожарная безопасность: В деревянной стене — только металлорукав, и он должен быть заземлён при наличии металлической оболочки.

2.5. Заделка Штроба заделывается гипсовой штукатуркой или ремонтным составом, армированным лентой, до чистовой отделки. Заделка должна быть вровень со стеной, слой над трубой не менее 10 мм.

2.6. Фиксация в памяти Сфотографируйте все трассы до заделки с рулеткой в кадре. Схема с привязками к углам и окнам — на бумагу. Через год, когда понадобится сверлить стену, это спасёт.

Технические нюансы

• Защита: Гофра ПВХ не является механической защитой от случайного сверления. Если риск высок — используйте жёсткую ПНД/ПВХ трубу или металлорукав.
• Монтаж в металле: В металлической трубе кабель должен лежать свободно, без натяжения. Вводы и выводы трубы — с пластиковыми втулками, чтобы оболочка не перетиралась о кромку.
• Расчет: Низковольтная шина от БП — сечение строго по расчёту падения напряжения, не «на глаз».
• Важное правило: Чем больше сечение низковольтной линии, тем меньше потом удивления от разной яркости ступеней.

Контрольный список (Checklist)

• [ ] Кабель — цельный, соединений в штробе нет.
• [ ] Труба закреплена, не болтается, утоплена полностью.
• [ ] Соблюдены расстояния до отопления и силовых линий.
• [ ] Оставлены концы не менее 300 мм с обеих сторон.
• [ ] Трасса сфотографирована до заделки.

Инструкция по монтажу выводов освещения ступеней

6. Шаг 3. Выводы под каждую ступень

3.1. Сверка точек Ещё раз отметьте положение каждой ступени по факту (после штробления стена могла «поехать» по геометрии). Точка вывода — там, где ступень входит в стену, на 30–50 мм ниже её верхней плоскости.

• Вывод: Необходимо провести повторную проверку геометрии стены перед сверлением, чтобы избежать смещения точек вывода относительно будущих ступеней.

3.2. Сверление Коронкой Ø20–25 мм из штробы в точку вывода. Если штроба горизонтальная — отверстия идут вниз от неё. Если вертикальная — каждое отверстие соединяется с магистралью коротким вертикальным подводом.

• Вывод: Сверление должно осуществляться строго по направлению от существующей штробы для сохранения целостности магистрали.

3.3. Затяжка отводов В каждое отверстие заводится отрезок низковольтного кабеля (ПуГВ 2×0,75–1,5 мм²) от магистральной шины.

• Вывод: Использование специализированного низковольтного кабеля обеспечивает безопасность и соответствие техническим требованиям.

3.4. Запас провода Оставить 15–20 см свободного конца из каждого вывода — этого хватает, чтобы удобно подпаяться к ленте и уложить провод в паз ступени. Больше оставлять не нужно: лишнее некуда спрятать.

• Вывод: Соблюдение норматива запаса (15–20 см) позволяет выполнить монтаж без излишнего нагромождения кабеля в скрытых полостях.

3.5. Маркировка Каждый вывод помечается биркой: «Ступень 1», «Ступень 2» и т.д. Маркировка обязательна — при 14–16 выводах одинакового чёрного кабеля вы гарантированно перепутаете порядок.

• Вывод: Индивидуальная маркировка каждого провода критически важна для исключения ошибок при последующем подключении светодиодной ленты.

3.6. Прозвонка Мультиметром прозвоните каждый вывод до магистрали: убедитесь, что нет обрыва и нет случайного замыкания между жилами.

• Вывод: Тестирование цепи мультиметром является обязательным этапом контроля качества перед закрытием конструкций.

3.7. Герметизация Пока стена не заделана, выводы временно заглушить (изолента/колпачки), чтобы туда не попал раствор.

• Вывод: Временная защита выводов предотвращает загрязнение контактов строительными смесями.

Технические нюансы

• Деревянные ступени: В их нижней плоскости фрезеруется паз 10×10 мм от стены до места установки профиля. Провод укладывается в этот паз и полностью скрыт под ступенью. Паз делать до покраски/лакировки.
• Заливка/кладка: Если ступени заделываются в стену на этапе кладки/заливки — вывод закладывается заранее, вместе с закладными под ступень.
• Металлический косоур: Можно использовать внутреннюю полость профильной трубы как канал, но только с ПНД-трубой внутри и защитными втулками на вводах. Использовать саму трубу как «кабель-канал» без втулок нельзя — риск перетирания.
• Эстетика: Не выводите провод в точке, где он будет виден снизу или с торца. Проверьте вид с обеих сторон лестницы и снизу вверх.
• Бетонные ступени: Паз делается только по проекту, на глубину 10–15 мм, вне зоны рабочей арматуры.

Контрольный список (Check-list)

•  Все выводы на нужной высоте и совпадают с фактическим положением ступеней.
•  Запас 15–20 см обеспечен в каждом выводе.
•  Каждый вывод промаркирован.
•  Прозвонка выполнена, КЗ (короткое замыкание) и обрывы отсутствуют.
• Выводы не видны ни снизу, ни с торца.

4.1. Выбор положения профиля

Существует три основных рабочих варианта монтажа:

4.2. Подготовка паза (для врезных)

Фрезеруется паз по размеру профиля с допуском +0,5 мм. Кромки обязательно обрабатываются — профиль должен садиться плотно, но без ударов.

4.3. Отрезка профиля

Режется ножовкой по металлу или торцовкой, строго по длине ступени минус 20–30 мм с каждой стороны (чтобы не выходил за габарит). Заусенцы необходимо снять напильником.

4.4. Термоконтакт

Профиль работает как радиатор. Он должен плотно прилегать к ступени всей плоскостью. Если между ними останется воздушный зазор, охлаждения не будет, и светодиодная лента быстро деградирует.

4.5. Крепление

• К дереву: саморезы 3,5×16 с потайной головкой + MS-полимерный клей («жидкие гвозди» на MS-полимере, не обычный силикон). Клей держит профиль, саморезы фиксируют его до полной полимеризации.
• К бетону: дюбель-гвозди 6×40 или анкер-клин (предварительно просверлив отверстия по разметке).
• К металлу: саморезы по металлу или заклёпки.
• Шаг крепежа: 200–250 мм, обязательно устанавливается в начале и в конце профиля.

4.6. Заглушки

По торцам профиля устанавливаются заглушки. Они закрывают доступ пыли и насекомым, а также фиксируют рассеиватель, не давая ему сдвигаться.

💡 Технические нюансы

• Алюминий обязателен. Пластиковый профиль экономит 200 рублей, но убивает ленту за два года.
• Не крепите профиль «в натяг»: алюминий расширяется при нагреве. При жёстком зажатии с двух сторон профиль может выгнуть.
• Зазор на расширение: не режьте профиль «в размер ступени вплотную» — необходим технологический зазор.
• Массив дерева: если ступень из массива, профиль нужно крепить в тело ступени, а не в стену. Иначе он не будет работать как радиатор для ленты, а будет греться сам.
• Засверливание: все крепёжные отверстия в дереве нужно предварительно засверливать, чтобы не расколоть массив.
• Проводка: провод из вывода заводится в паз ступени до окончательной фиксации профиля.

✅ Контроль качества

• [ ] Профиль прилегает к ступени без зазора по всей длине.
• [ ] Крепёж выполнен через каждые 200–250 мм, торцы закреплены.
• [ ] Заглушки установлены.
• [ ] Провод уложен в паз и не пережат профилем.
• [ ] Профиль не выходит за габарит ступени.

8. Шаг 5. Установка и подключение светодиодной ленты

Действие

5.1. Подготовка поверхности Профиль протереть от пыли и обезжирить изопропиловым спиртом. Это не формальность: на пыльном алюминии скотч 3M отходит через месяц.

5.2. Отрезка ленты Резать только по меткам (обычно через каждые 3 диода). Рез по «просто линии» убивает участок.

5.3. Пайка выводов К контактным площадкам ленты припаиваются два провода от вывода в стене:

• Инструментарий: Паяльник 40–60 Вт, тонкое жало, припой ПОС-61, флюс — нейтральный.
• Температурный режим: Время касания — не более 2–3 секунд, иначе перегревается и отслаивается дорожка.
• Изоляция: Провода пропускаются через термоусадочную трубку, после пайки она усаживается.
• Полярность: Соблюдайте полярность. На ленте обозначены «+24V» и «GND» (или «+» и «−»). Переполюсовка мгновенно сжигает ленту.

5.4. Наклейка ленты Снять защитную плёнку и прижать ленту к основанию профиля по всей длине, начиная с одного конца. Не растягивать, не изгибать радиусом меньше допустимого.

5.5. Проверка до закрытия Подать питание до установки рассеивателя. Проверить:

• Горит вся лента;
• Отсутствуют тёмные участки;
• Нет мерцания;
• Полярность верна;
• Яркость ступени 1 и ступени N отличается незначительно (проверка падения напряжения).

5.6. Рассеиватель Установить матовый рассеиватель и заглушки. Рассеиватель защёлкивается или вставляется в паз профиля.

5.7. Укладка провода Провод от вывода укладывается в паз ступени и полностью скрывается. Ничего не должно свисать.

Технические нюансы

• Подключение: Не соединяйте ступени последовательно. От каждой ступени — свой отвод к шине. Это гарантия одинаковой яркости.
• Изгиб: Не сгибайте ленту под углом 90° в плоскости платы — только в специальных угловых соединителях.
• Зазоры: Если лента короче профиля — не растягивайте её, оставьте концевой участок без ленты.
• Эргономика: Для врезного профиля в торце: свет не должен бить в глаза человеку, идущему по лестнице. Проверьте с реальных ракурсов.
• Степень защиты: IP20 в закрытом профиле с рассеивателем работает нормально в сухом помещении. Не ставьте IP20 в ванную или на улицу.
• Падение напряжения: Максимальная длина ленты от одной точки питания: 5 м при 12 В, 10 м при 24 В. Длиннее — питание с двух сторон.
• Диагностика: Мерцание на камеру смартфона = плохой драйвер или ШИМ ниже 1 кГц. Проверьте камерой.

Контрольный список (Checklist)

• [ ] Все отрезки выполнены по меткам, ни один диод не «половинчатый».
• [ ] Пайка аккуратная, термоусадка на месте.
• [ ] Полярность верна, лента горит полностью.
• [ ] Нет мерцания (проверено камерой телефона).
• [ ] Рассеиватель установлен, заглушки на месте.
• [ ] Провода полностью скрыты, ничего не свисает.

Действие

6.1. Установка БП

БП монтируется в подготовленной доступной нише, щитке или техпомещении. Требования:

• Вентиляция: зазор не менее 50 мм со всех сторон, если корпус не имеет активного охлаждения.
• Безопасность: не в сгораемой конструкции, не в закрытой полости без люка.
• Монтаж: крепление на дин-рейку или на стену, на высоте, удобной для обслуживания.

6.2. Подключение 220 В

Вход БП — L и N от автомата, PE на клемму заземления корпуса. Все соединения — в распаячной коробке или на клеммнике щита.

Внимание: Работы проводятся только при отключённом автомате. Перед касанием обязательно проверьте отсутствие напряжения индикатором.

6.3. Подключение низковольтной шины

От выхода БП (+) и (−) идёт шина 24 В к контроллеру.

• Сечение: по расчёту (2,5–4 мм²).
• Важно: Полярность необходимо проверить мультиметром до подключения нагрузки.

6.4. Подключение контроллера

• Питание контроллера: от шины 24 В.
• Выходные каналы: на отводы ступеней. Если контроллер слаботочный (до 2–3 А на канал) и лента мощная, между контроллером и лентой ставится MOSFET-модуль или промежуточное реле.
• Входы датчиков: от датчиков движения.
• Общий минус (GND): Контроллер и БП должны иметь объединенный «минус». Это обязательно, иначе управление работать не будет.

6.5. Датчики движения

Классическая схема для лестницы предполагает использование двух датчиков: один внизу марша, один вверху.

Типы датчиков:

1. PIR (пассивный инфракрасный): надёжнее и дешевле, но не «видит» через преграды.
2. Микроволновый: видит сквозь гипсокартон и стекло, но дороже и может давать ложные срабатывания от движения за стеной.

Технические параметры:

• Подключение: 3 провода — питание (+), общий (−), сигнал. Кабель 3×0,5 мм².
• Угол обзора: 90–120°, направлен вдоль марша, не поперёк.
• Предостережение: Не направляйте датчик на окно, радиатор или кондиционер — это вызывает ложные срабатывания.

6.6. Настройка сценария

1. Задержка включения: минимальная (0,5–1 с), чтобы свет успевал появиться под ногой.
2. Задержка отключения: 30–60 с. (Меньше 15 с — свет гаснет за спиной; больше 120 с — горит впустую).
3. Плавный розжиг: 0,3–0,5 с, без резкого щелчка.
4. Очередь: задержка между ступенями 30–100 мс. Волна снизу вверх при подъёме, сверху вниз при спуске.
5. Порог освещённости: если есть фотодатчик — включать только в темноте, чтобы подсветка не работала днём.

6.7. Финальная проверка электрики

Замерьте напряжение на дальнем выводе при полностью включённой ленте — это фактическое падение на линии.

• Если ΔU > 5 % от 24 В (то есть ниже 22,8 В), необходимо либо увеличивать сечение кабеля, либо питать шину с двух сторон.

Технические нюансы

• Запрет: Не коммутируйте 220 В датчиком движения напрямую. Датчики рассчитаны на слаботочные цепи. Управление должно идти через контроллер.
• Развязка: Не подключайте выходы контроллера «в параллель» без диодов развязки, если каналы объединяются на одну ленту.
• Контроль нагрева: Проверьте нагрев профиля ИК-термометром через 30 минут работы. Для ленты 14,4 Вт/м нормальный перегрев — до +20–25 °C над температурой воздуха. Если выше — увеличьте профиль или снизьте плотность ленты.
• Визуальная однородность: Разные ступени должны светить одинаково. Разница заметна глазу уже при 10 %.
• Маркировка: Оставьте в щите маркировку линии: «Подсветка лестницы, БП 24 В, 200 Вт».

Контрольный список (Checklist)

• [ ] БП в доступном вентилируемом месте, не в сгораемой конструкции.
• [ ] 220 В подключено через автомат, PE заземлён.
• [ ] Полярность 24 В проверена мультиметром.
• [ ] Общий GND контроллера и БП объединён.
• [ ] Оба датчика работают, зона покрытия перекрывает весь марш.
• [ ] Задержки и очередь настроены.
• [ ] Напряжение на дальнем выводе ≥ 22,8 В при полной нагрузке.
• [ ] Нагрев профиля в норме через 30 мин работы.

10. Тестирование и финальная отделка

10.1. Полный прогон. Включите систему в боевом режиме и пройдите по лестнице вверх и вниз, в темноте. Проверьте:

• срабатывание с обеих сторон;
• последовательность включения ступеней;
• отсутствие «мёртвых» ступеней;
• отсутствие двойного включения (нижний датчик ловит верхний и наоборот).

10.2. Электрические замеры. Зафиксируйте в протоколе:

• напряжение на входе БП (должно быть 220–230 В);
• напряжение на выходе БП без нагрузки и под нагрузкой;
• напряжение на дальнем выводе;
• ток потребления всей системы;
• сопротивление изоляции магистрали (мегаомметром, до подключения БП).

10.3. Тепловой контроль. 30 минут непрерывной работы $\rightarrow$ ИК-термометром замерить температуру профиля и температуру корпуса БП. Отклонение от нормы — переделывать сейчас, не «потом».

10.4. Заделка штроб. Гипсовая штукатурка или ремонтный состав, армированный стеклосеткой. Слой над трубой — не менее 10 мм. После высыхания — шпаклёвка под финиш.

10.5. Заделка пазов в ступенях. Паз с проводом закрывается деревянной рейкой в тон или шпаклёвкой по дереву. Для массива — вставка из того же материала на клей.

10.6. Документация. Передайте владельцу:

• схему проводки с привязками (где идут трассы, где БП и контроллер);
• фотофиксацию трасс до заделки;
• протокол замеров;
• модель ленты, БП, контроллера и их параметры (для будущей замены);
• инструкцию по эксплуатации: где автомат, как менять ленту, что делать при срабатывании УЗО.

Технические нюансы

• Не заделывайте штробы, пока не проведены все замеры и не сделан полный прогон. Обратного пути нет.
• Температурный режим: Если помещение будет отапливаться зимой — учтите, что дерево ступеней меняет геометрию при изменении влажности. Паз под провод делается с запасом 1–2 мм, чтобы ступень не передавила кабель.
• Уличные условия: Для уличных или холодных лестниц — лента и БП только с соответствующим температурным диапазоном, IP65+.

11. Типичные ошибки

12. Чек-лист приёмки

До заделки штроб

• Схема проводки на бумаге с привязками
• Все трассы сфотографированы с рулеткой в кадре
• Кабель цельный, соединений в стене нет
• Прозвонка всех выводов выполнена
• Все выводы промаркированы

Электрика

• Автомат и УЗО установлены, линия подписана
• PE заземлён, сопротивление изоляции в норме
• Напряжение на дальнем выводе $\ge$ 95 % номинала
• Ток потребления не превышает расчётный
• БП загружен не более чем на 80 % номинала

Свет

• Все ступени горят одинаково
• Нет мерцания (проверено камерой телефона)
• Нет видимых точек на рассеивателе
• Свет не бьёт в глаза при подъёме и спуске
• Цветовая температура одинакова на всех ступенях (одна партия ленты!)

Автоматика

• Оба датчика срабатывают, зоны перекрывают весь марш
• Нет ложных срабатываний днём и от соседних датчиков
• • Задержка отключения комфортна (30–60 с)
  • Очередь включения работает в обе стороны
• • Порог освещённости настроен
  Документация
  • Схема и фотофиксация переданы владельцу
  • Протокол замеров заполнен
  • Модели ленты, БП, контроллера записаны
  • Инструкция по эксплуатации на месте
